Tillämpning:
Online transformatoroljefiltreringssystemet är High Vacuum Dielectric Oil Cleaning Plant, Dielectric Oil Recovery Solution, Oljefiltreringsanläggning är speciell för behandling av den använda och gamla transformatoroljan, ömsesidig olja, växelolja. Jämfört med enstegstypen antar denna maskin vakuumsystemet med dubbla steg, vilket kan förbättra maskinens arbetsvakuumvärde högt, så att det kan ta bort vatten, gas och föroreningar i transformatorolja högeffektivt, öka trycket och kvaliteten på oljan, se till att den elektriska enheten fungerar säkert.
Funktioner:
1 Enligt fältarbeteskravet utrustar detta online-transformatoroljefiltreringssystem bilhjul, som enkelt kan flyttas till vilken arbetsplats som helst genom dragkraft. Det kan flyttas km per timme , som passar för att arbeta på vild plats.
2 Maskinen är speciellt applicerad på vakuumpåfyllningsolja och torkning för kraftöverföringsutrustning som är över 110KV.
3 Den är särskilt lämplig för rening av transformatorolja som finns i fält. Denna maskin kan allvarligt återvinna transformatorolja. Den behandlade transformatoroljan kan återanvändas igen i transformatorn.
Datorparameter:
|
|
Sak
|
Enhet |
ZJA-30 |
ZJA-50 |
ZJA-75 |
ZJA-100 |
ZJA-150 |
ZJA-200 |
ZJA-300 |
|
Flöde |
L/H |
1800 |
3000 |
4500 |
6000 |
9000 |
12000 |
18000 |
|
|
Vakuumavfett |
Mpa |
-0,092~ -0,099 |
|||||||
|
Ultimat vakuum |
Mpa |
≤ 50 |
|||||||
|
Arbetstryck |
Mpa |
≤0.3 |
|||||||
|
Arbetstemperatur |
°C |
45 ~ 65 |
|||||||
|
Strömkälla |
|
380V/50Hz (eller enligt krav) |
|||||||
|
Buller |
dB(A) |
≤78 |
|||||||
|
Värmeeffekt |
Kw |
30 |
45 |
54 |
72 |
120 |
150 |
192 |
|
|
Total effekt |
Kw |
34 |
49 |
60 |
79 |
131 |
170 |
207 |
|
|
Storlek på inloppsutlopp |
mm |
25 |
32 |
42 |
42 |
50 |
50 |
60 |
|
|
Vikt |
Kg |
650 |
850 |
900 |
1150 |
1450 |
1600 |
1950 |
|
|
Storlek(mm)
|
L |
1450 |
1600 |
1800 |
1900 |
2200 |
2200 |
2300 |
|
|
W |
1000 |
1100 |
1250 |
1250 |
1500 |
1550 |
1800 |
||
|
H |
1800 |
1800 |
1900 |
2100 |
2200 |
2300 |
2500 |
||
|
Oljeindex efter behandling
|
Nedbrytningsspänning |
KV |
75 |
||||||
|
Vattenhalt |
ppm |
3 ~5 |
|||||||
|
Gasinnehåll |
% |
≤0.1 |
|||||||
|
Orenhet
|
μm |
1 ~ 5 Inget fritt kol |
|||||||
Maskinens prestanda:
OLJESPECIFIKATION (efterbehandling)
Vatten: ≤ 5 PPM
Filterfinhet: ≤ 5 μm (eller ≤ 1 μm)
Dielektrisk: ≥ 65kV ~ 75kV
Avgasning: ≤ 0,1%
Genom att lägga till ZJA med BZ-defärgeringsanordning kan maskinen också behandla syra, slam, kol och ta bort färg.
Oljefärg: bättre än L=0,5
Syravärde: ≤ 0,01 MgK0H/g
Lösligt ph-värde för syra: =5~7
Dielektrisk förlusttangent tg(90°C)% : ≤0.002
Maskinspekfication:
Flödeshastighet i L/H: 600 ~ 18 000
Vakuumområde i Mpa: -0.092 ~-0.099
Arbetstryck i Mpa: ≤ 0,3
Max vakuumområde i Pa: ≤ 5
Temperaturområde °C: 45 ~ 80
Optimerade strukturer:
Uttorkningssystem (avgasning)
Filtreringssystem
Oljeuppvärmningssystem
Kontrollbord
Vakuumpump & Roots pump, skruvpump
Kylsystem och kondenseringssystem
Automatiskt kontroll- och skyddssystem

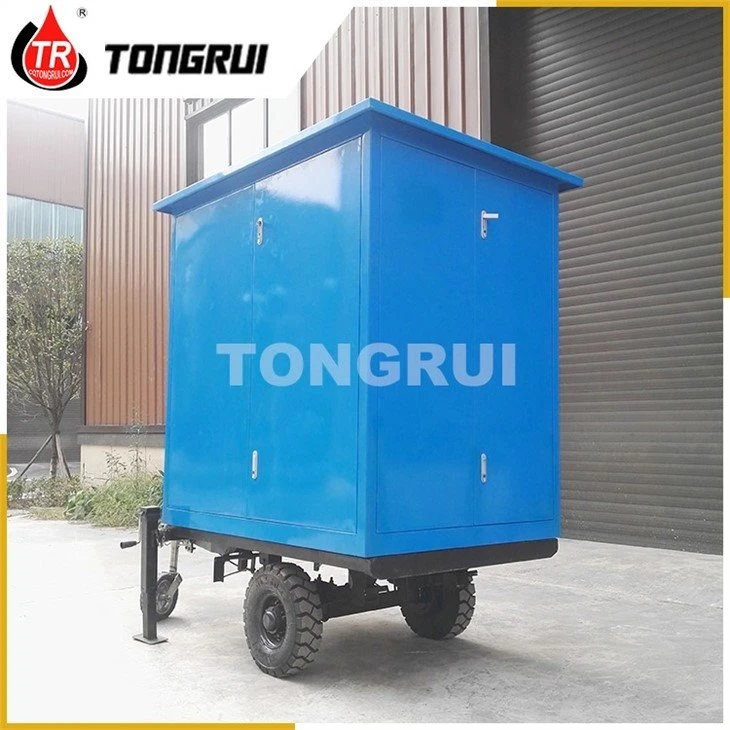

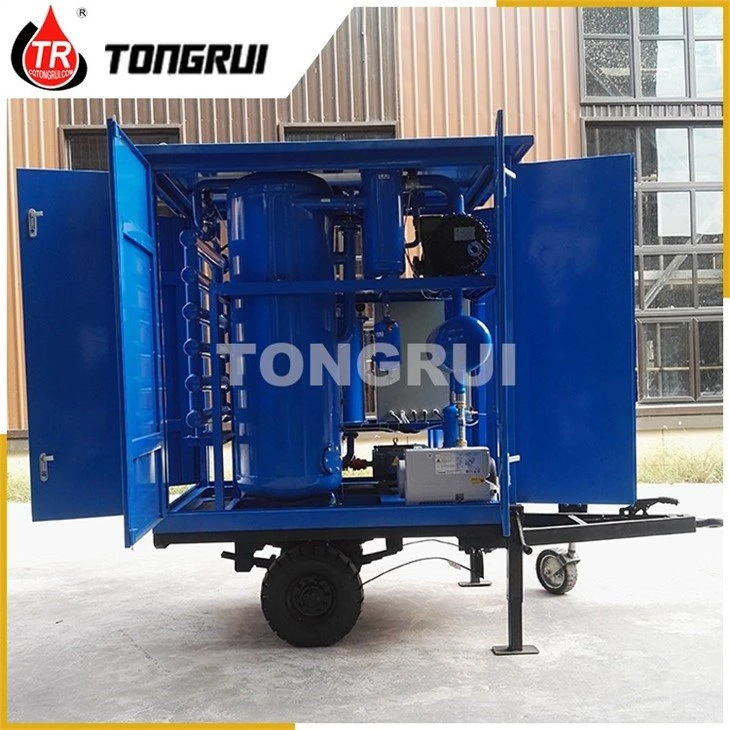

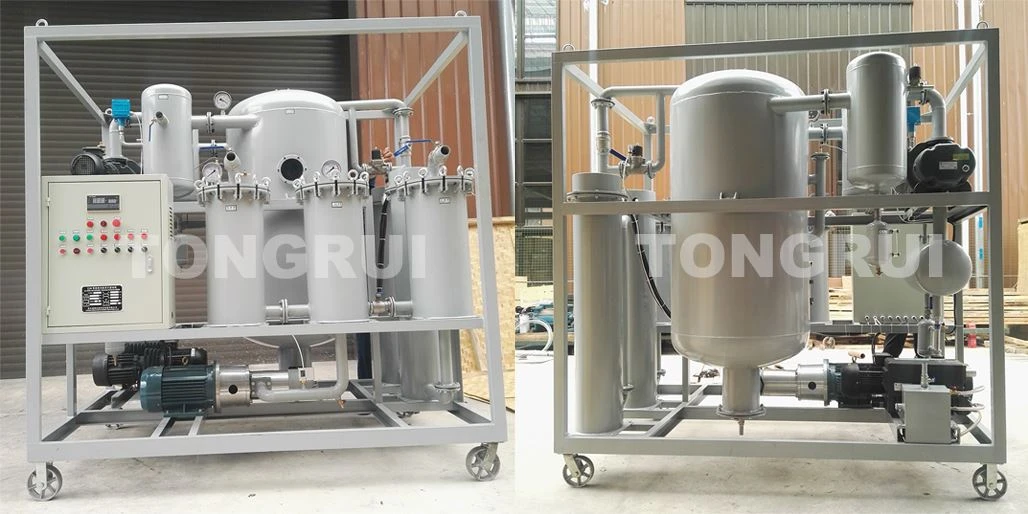

Bilder på online transformatoroljefiltreringssystem:
